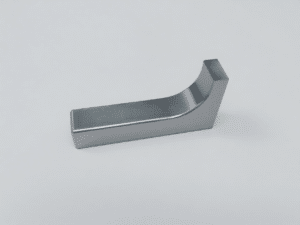

Le rivetage reste l’un des modes d’assemblage les plus fiables de l’industrie aéronautique, en particulier là où la soudure n’est pas envisageable. Derrière un rivet correctement écrasé se cache pourtant un outil discret mais décisif : le tas de rivetage, aussi appelé contre-bouterolle.
Sa mission paraît simple : offrir une masse de réaction contre laquelle le rivet vient se déformer. Mais sa performance dépend directement d’une forme physique bien précise et d’une masse volumique du matériau dont il est fait.
C’est précisément l’importance des alliages de tungstène. Avec une densité voisine de 18 g/cm³, ils concentrent une masse considérable dans un volume réduit, un atout déterminant pour le rivetage de précision et les accès difficiles.
Expert des métaux réfractaires, Concept Métal accompagne les industriels dans le choix et la fabrication de tas de rivetage en tungstène sur mesure.
Qu’est-ce qu’un tas de rivetage et quel rôle joue la masse ?
Un tas de rivetage est un bloc métallique que l’opérateur maintient fermement contre l’extrémité d’un rivet pendant que la rivoir ou le marteau pneumatique frappe l’autre côté. Le tas ne frappe pas : il oppose une masse de réaction qui absorbe et renvoie l’énergie, permettant à la tige du rivet de se déformer proprement pour former la rivure.
La qualité de l’assemblage dépend donc largement de cette masse. Un tas trop léger recule à chaque coup, disperse l’énergie et produit des rivures irrégulières ; l’opérateur doit compenser par un effort supplémentaire, ce qui accroît la fatigue et le risque d’erreur.
À l’inverse, un tas suffisamment lourd et stable absorbe l’énergie sans bouger, garantit une rivure homogène et réduit le nombre de coups nécessaires.
Toute la difficulté consiste à obtenir cette masse élevée sans encombrement. Un tas en acier suffisamment lourd devient vite volumineux et donc impossible à glisser dans une caisson d’aile ou le long d’un raidisseur de fuselage. C’est ce compromis masse/volume que le tungstène résout mieux que tout autre matériau courant.
Pourquoi la densité du tungstène est-elle déterminante ?
La densité est le fil conducteur qui explique la supériorité du tungstène pour cet usage. Comparons les densités : l’acier affiche environ 7,8 g/cm³, le plomb 11,3 g/cm³, tandis que les alliages lourds de tungstène atteignent 17 à 18,5 g/cm³. À masse égale, un tas en tungstène occupe donc un volume plus de deux fois inférieur à son équivalent en acier.
Une masse élevée dans un volume réduit
Pour une même masse de réaction, le tas de rivetage en tungstène est bien plus petit et plus maniable. L’opérateur accède à des zones confinées là où un tas acier de masse équivalente ne passerait tout simplement pas.
Cette caractéristique est particulièrement recherchée en aéronautique où le rivetage s’effectue souvent dans des structures fermées et exiguës. Le gain n’est pas seulement pratique : il conditionne la faisabilité même de certaines opérations d’assemblage.
Une meilleure absorption de l’énergie de frappe
La forte densité du tungstène lui confère aussi une excellente inertie. Un tas dense reste stable sous l’impact, absorbe efficacement les vibrations et limite le rebond. Résultat : chaque coup de rivoir est mieux transmis à la tige du rivet, la rivure se forme plus vite et plus régulièrement, et les contraintes transmises au poignet de l’opérateur diminuent.
Cette combinaison de masse et d’amortissement explique pourquoi les professionnels du rivetage privilégient le tungstène dès que la qualité et le confort de travail deviennent critiques.
Quels alliages de tungstène pour un tas de rivetage ?
Le tungstène pur, étant trop fragile pour un outil soumis à des chocs répétés. On lui préfère donc les alliages lourds de tungstène , spécifiquement conçus pour cet équilibre entre densité,ténacité et usinabilité.
Ces alliages associent une matrice liante à une très forte proportion de tungstène (généralement 90 à 97 %) :
- W-Ni-Fe (tungstène-nickel-fer) : le plus courant, robuste et facile à mettre en œuvre ;
- W-Ni-Cu (tungstène-nickel-cuivre) : amagnétique, utile lorsque l’absence de magnétisme est requise.
Leur densité comprise entre 17 et 18,5 g/cm³ en fait des matériaux de lestage idéaux. Contrairement au tungstène pur, ils se laissent usiner, percer et fileter, ce qui autorise des géométries de tas variées et l’ajout d’inserts ou de poignées.
Autre avantage décisif : le tungstène constitue une alternative non toxique au plomb, longtemps utilisé comme matériau de lestage mais désormais écarté pour des raisons sanitaires et réglementaires. Vous retrouverez le détail de ces nuances sur notre page dédiée aux alliages lourds de tungstène.
Comment choisir la géométrie et la masse d’un tas de rivetage ?
Le choix d’un tas de rivetage en tungstène ne se limite pas au matériau : la masse cible et la forme doivent être définies en fonction du travail à réaliser. Plusieurs paramètres entrent en jeu.

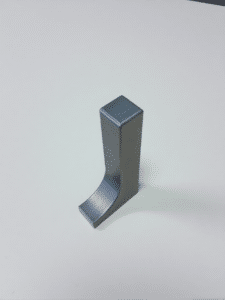

La masse se choisit selon le diamètre des rivets et l’épaisseur des tôles : plus le rivet est gros, plus la masse de réaction doit être importante. La géométrie dépend de l’accessibilité : tas plat, biseauté, en L, cintré ou profilé pour épouser une zone particulière. L’ergonomie, enfin, conditionne le confort et la précision du geste sur de longues séries de rivetage.
Parce que ces contraintes varient d’un chantier à l’autre, le tas de rivetage se prête particulièrement bien à la fabrication sur mesure. Concept Métal réalise ces outils à partir de vos plans, via notre service de pièces sur mesure.
Quels secteurs utilisent les tas de rivetage en tungstène ?
L’usage le plus emblématique reste l’aéronautique : assemblage et maintenance de cellules d’avions, où le rivetage en zone confinée impose des tas à la fois lourds et compacts. Mais d’autres filières y recourent également.
On retrouve ces outils dans la maintenance aéronautique (MRO), la tôlerie fine, la construction ferroviaire et la restauration d’aéronefs anciens, partout où la qualité de la rivure et l’accès aux zones étroites priment. Dans tous ces cas, la densité du tungstène apporte le même bénéfice : concentrer un maximum de masse dans un minimum d’encombrement.
