Un rapport d’analyse spectrométrique affiche des colonnes de symboles chimiques, des pourcentages et l’identification d’une nuance. Encore faut-il savoir interpréter un écart de 0,3 % sur le molybdène, ou une valeur de carbone absente du rapport.

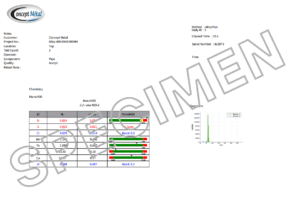

Contenu d’un rapport d’analyse spectrométrique

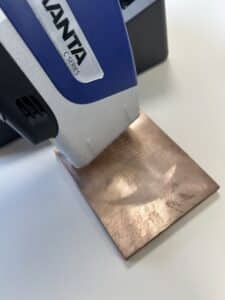

Émis par un appareil portable (XRF de terrain) ou un spectromètre de laboratoire, le rapport présente la composition chimique mesurée d’un échantillon métallique. Il regroupe généralement les mêmes catégories d’informations.
L’en-tête identifie la prestation : date d’analyse, opérateur ou société, appareil utilisé, méthode (fluorescence X, émission optique, etc.) et référence de l’échantillon. Ces données assurent la traçabilité : elles relient le rapport à un lot de matière, un bon de commande ou un poste de fabrication précis.
Le tableau de composition constitue le cœur du rapport. Il liste les éléments chimiques détectés (Fe, Cr, Ni, Mo, Cu, Ti, Co, Mn, Si, etc.) avec leur concentration en pourcentage massique (% ou wt%). Certains rapports ajoutent une colonne d’incertitude de mesure par élément.
La nuance identifiée (« grade match ») est la désignation d’alliage que l’appareil associe aux résultats mesurés, par correspondance avec sa base de données interne : par exemple CuBe2, Inconel 625, Ti Gr.5. Cette identification repose sur la comparaison entre la composition mesurée et les fourchettes normatives de chaque nuance.
Les remarques ou observations signalent les éventuelles particularités : surface oxydée, temps d’acquisition court, élément non mesurable par la méthode utilisée.
Lecture de la composition chimique élément par élément
Chaque ligne du tableau indique un élément chimique et sa concentration dans l’échantillon, exprimée en pourcentage massique. Une valeur Cr = 17,2 % signifie que le chrome représente 17,2 % de la masse totale de l’échantillon analysé.
Le poids de chaque élément varie selon l’alliage. Pour un bronze d’aluminium, les éléments déterminants sont le cuivre et l’aluminium. Pour un alliage de titane Grade 5 (Ti-6Al-4V), c’est le rapport aluminium/vanadium qui est critique.
La lecture doit donc cibler en priorité les éléments majeurs de la nuance attendue, en vérifiant leur conformité à la fourchette admise par la norme applicable (ASTM, EN, DIN, UNS). Les éléments traces, sous 0,1 %, jouent parfois un rôle décisif : soufre et phosphore, par exemple, sont limités dans la plupart des aciers car ils fragilisent le métal même à très faible teneur.
Comment comparer les résultats aux fourchettes normatives d’une nuance ?
C’est l’étape la plus importante : confronter la composition mesurée aux limites imposées par la norme de référence de la nuance. Chaque désignation d’alliage est définie par un intervalle de composition pour chaque élément. Tant que toutes les valeurs mesurées se situent à l’intérieur de ces intervalles, la matière est conforme.
Que signifie l’incertitude de mesure et comment l’interpréter ?
Aucune mesure physique n’est parfaitement exacte. L’incertitude de mesure, souvent notée « ± » dans le rapport, quantifie la marge d’erreur associée à chaque valeur.
Sur un analyseur XRF portable, l’incertitude typique est de l’ordre de ± 0,1 à 0,5 % pour les éléments majeurs (présents à plus de 1 %), et peut atteindre ± 0,01 à 0,05 % pour les éléments à faible concentration. Un spectromètre d’émission optique (OES) de laboratoire offre généralement une précision supérieure, avec des incertitudes de l’ordre de ± 0,01 % sur les éléments majeurs.
Selon Thermo Fisher Scientific, fabricant de référence en instrumentation analytique, les analyseurs XRF portables de dernière génération atteignent des limites de détection de l’ordre de 10 à 50 ppm (parties par million) pour la plupart des éléments de transition dans les alliages métalliques (données 2025).
Concrètement, cette incertitude doit être prise en compte lorsque la valeur mesurée se trouve très proche d’une limite normative. Si la norme impose Mo ≥ 2,0 % et que le rapport affiche Mo = 2,02 % ± 0,15 %, la valeur réelle pourrait se situer entre 1,87 % et 2,17 %. Dans ce cas, une mesure complémentaire en laboratoire (OES ou ICP) est recommandée pour lever le doute.
Comment repérer une valeur hors tolérance ?
Une valeur hors tolérance est un résultat qui sort de la fourchette normative de la nuance identifiée. Elle apparaît parfois en rouge ou en gras sur le rapport, mais ce n’est pas systématique. La vérification manuelle reste indispensable.
La méthode est simple. Pour chaque élément du tableau de composition, comparez la valeur mesurée à l’intervalle prescrit par la norme de la nuance. Trois cas de figure se présentent.
La valeur est dans l’intervalle. L’élément est conforme. Aucune action requise.
La valeur est hors intervalle mais l’écart reste faible et l’incertitude de mesure pourrait expliquer l’écart. La matière est en zone grise. Une contre-analyse par une méthode de laboratoire (OES ou ICP-OES) permettra de trancher. C’est la situation la plus fréquente sur les éléments à faible teneur ou proches des limites.
La valeur est franchement hors intervalle. La matière ne correspond pas à la nuance annoncée. Il peut s’agir d’une erreur d’étiquetage, d’un mélange de lots, ou d’une nuance différente. Dans ce cas, la matière doit être isolée et une investigation de traçabilité engagée.
Comme le rappelle la norme EN 10204 dans ses exigences de certificats de contrôle, la correspondance entre la composition chimique mesurée et la spécification de commande est un critère de réception fondamental. Un écart même faible peut entraîner une non-conformité en audit qualité, en particulier pour les équipements sous pression (directive DESP/PED) ou les applications aéronautiques (EN 9100).
Ce que le rapport XRF ne couvre pas
La spectrométrie de fluorescence X est performante, mais elle a des limites qu’il faut connaître pour interpréter correctement un rapport.
Les éléments légers. La XRF portable ne mesure pas de manière fiable les éléments de numéro atomique inférieur à 12 (magnésium). Le carbone (Z=6), l’azote (Z=7), le bore (Z=5) et le soufre (Z=16, mesurable mais avec une incertitude élevée en XRF portable) sont difficiles ou impossibles à quantifier avec cette méthode. Or, le carbone est un élément discriminant pour de nombreuses nuances (316 vs 316L, aciers bas carbone). Si la teneur en carbone est critique pour votre application, une analyse complémentaire par OES ou combustion (LECO) est nécessaire. D’après Malvern Panalytical, spécialiste de l’instrumentation analytique, les spectromètres XRF de laboratoire de type WD-XRF peuvent mesurer des éléments à partir du béryllium (Z=4), mais les appareils portables ED-XRF restent limités aux éléments à partir du magnésium (Z=12) dans des conditions de terrain (documentation technique, 2025).
Les propriétés mécaniques. Un rapport de composition chimique ne dit rien sur la résistance à la traction, la limite élastique, la dureté ou la résilience du métal. Ces caractéristiques dépendent du traitement thermique et de la microstructure, pas uniquement de la chimie. Le certificat matière EN 10204 de type 3.1 inclut ces données, mais le rapport d’analyse spectrométrique seul ne les couvre pas.
L’état de surface. Une couche d’oxyde, un revêtement, une contamination de surface ou une zone affectée thermiquement peuvent fausser la mesure XRF. Si le rapport mentionne « mesure sur surface non préparée » ou « présence d’oxyde », les résultats doivent être interprétés avec prudence. Un meulage léger de la zone d’analyse améliore la fiabilité des résultats.
Exploiter pleinement votre rapport d’analyse
Un rapport d’analyse spectrométrique n’est pas un simple document administratif. C’est un outil de décision qui vous permet de valider une réception de matière, de résoudre un doute sur un stock non identifié, ou de prouver la conformité d’un composant critique.
Pour en tirer le meilleur parti, gardez trois réflexes. Vérifiez systématiquement la composition mesurée par rapport aux limites normatives de la nuance commandée. Tenez compte de l’incertitude de mesure, en particulier lorsque les valeurs sont proches des seuils. Et identifiez les éléments que la méthode utilisée ne peut pas mesurer, afin de compléter l’analyse si nécessaire.
Spécialiste des métaux non ferreux et métaux spéciaux, Concept Métal réalise l’analyse chimique de vos métaux par spectrométrie de fluorescence X et vous remet un rapport détaillé avec identification de la nuance catalogue. Contactez nos spécialistes pour une analyse adaptée à vos besoins.
